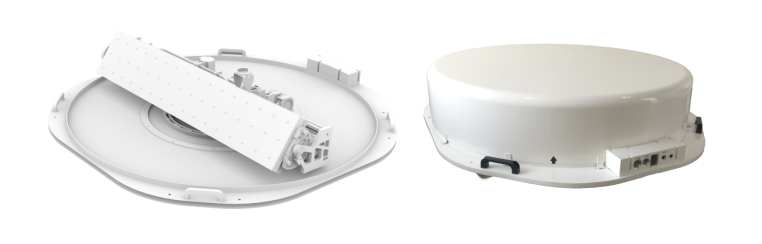

平板動中通衛星通信天線系統由天線單元（包括塑料平板天線面、波導饋電網絡），天線罩，慣性測量系統，伺服控制系統（包括轉臺、高頻關節、電機及驅動器、位置傳感器），控制主機，信號、控制及電源接口組成，具有效率高、結構輕便、跟蹤精度高等特點。
性能特點
天線電性能優越
塑料電鍍喇叭陣天線：可快速批量生產，重量輕，增益高。
不依賴GPS信息:采用衛星信標跟蹤修正陀螺誤差，無需GPS信息仍能正常工作（只需在初始對星前手動輸入一次當?shù)亟?jīng)緯度即可）
初始對星快，跟蹤精度高，遮擋恢復時間短，衛星切換迅速
穩定效果好：方位采用閉環穩定算法，快速轉向或者“S”行進仍能精確跟蹤衛星
使用方便：可實現行進間的動態對星，動態切星等功能
便于維護：系統模塊化設計，接口規范簡潔，故障診斷與維修便捷
方便集成：對外接口僅有4個，分別為數據輸出、直流供電、中頻接收和發射，連接關系簡單
典型用戶
網絡運營商
政府和軍隊
企業
新聞媒體
行業用戶
常見應用
應急指揮
基站信號回傳
戰場通信
大型活動通信保障
|
天線電性能指標
|
|
天線口徑
|
0.3米
|
0.6米
|
0.9米
|
|
工作頻段
|
TX（GHz）
|
14.0~14.5
|
|
RX（GHz）
|
12.25~12.75
|
|
增益
|
TX（dB）
|
30
|
36
|
39
|
|
RX（dB）
|
29
|
35
|
38
|
|
收發隔離
|
85dB
|
|
功率容量
|
100W
|
|
極化特性
|
水平、垂直極化
|
|
方位轉動范圍
|
360°，連續無限轉動
|
|
俯仰轉動范圍
|
0°~90°
|
|
極化轉動范圍
|
360°，連續無限轉動
|
|
跟蹤精度
|
≤ 0.5 dB（R.M.S）
|
|
初始捕獲時間
|
≤3 分鐘
|
|
重捕獲時間
|
＜5 秒
|
|
功耗
|
100W
|
300W
|
|
系統重量（不含BUC、包裝及附件）
|
≤ 20 Kg
|
≤ 75 Kg
|
≤ 85 Kg
|
|
供電電壓
|
24VDC，50Hz
|
220 VAC，50Hz
|
|
|
溫度
|
-40°~+60°
|
|
濕度
|
95%
|
